BOK-DNS微机直流绝缘监察及选线装置

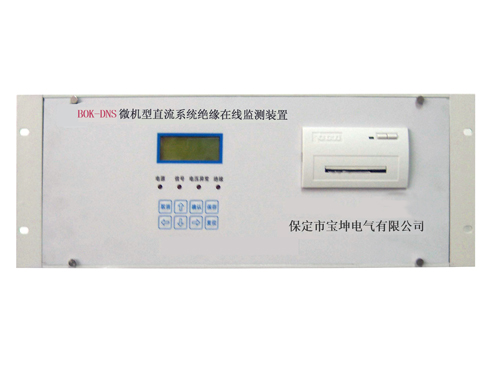

BOK-DNS微机直流绝缘监察及选线装置

  1.概述
  发电厂和变电站的直流系统是控制系统和信号系统、继电保护自动装置的工作电源,直流系统的工作可靠性直接影响电力系统的安全。但直流回路种类繁多,支线纵横,发生接地的几率非常高。正常情况下,直流系统的正负母线是对地浮空的。当直流系统发生一点接地时虽不会影响正常工作,但当出现第二个接地点时,将有可能引起事故。因此必须立即排除接地故障。
  然而,直流系统的接地故障查找却是一个棘手的问题。传统的方法是逐路断开各支路,根据绝缘监察装置的指示来确定故障支路,然后顺着该支路逐级查找,最后确定接地点。这种方法十分费时费力,而且当断开某一支路时,该支路上的控制与保护装置要短时退出,这时有可能引起事故。
  本公司生产的BOK-DNS型直流系统电压绝缘监察及选线装置 (以下简称直流选线装置)可以****地解决上述问题。该装置采用现代微电子技术,能实现对直流系统的母线电压和对地绝缘的实时在线监测,发生故障时能及时报警并在不断电的情况下自动确定接地支路,在便携式探测仪的配合下可迅速查找到接地点,是传统绝缘监察装置的理想的升级换代产品。广泛适用于电力、煤炭、冶金、化工、石油等部门。

  2.功能及特点
  适用的直流系统电压等级:220V、110V、48V。
  在线实时监测直流系统的绝缘状况。一旦系统的接地电阻低于预先设定的报警值,则自动报警。之后装置进入选线状态,显示并打印出接地支路号。
  在线实时监测并显示直流系统的母线电压。一旦系统的母线电压超出预先设定的范围,则自动报警。
  不需停电即可查找接地支路。在多点接地及系统对地电容较大的情况下仍有较高的****度。在便携式探测装置的配合下可迅速****地找出具体的接地点。
  正负母线的对地绝缘均匀下降时仍能****报警。
  能同时监测两段母线。
  最多监测126条线路。
  可以随时方便地更改设置参数,如各种报警值等。
  可以记忆20次****的报警信息供随时显示和打印。
  本装置具有RS232或RS485串口,同微机监控系统相连,易于实现远方监测。(订货前需指定)。
  检测灵敏度高,受系统对地电容影响。
  抗干扰能力强,可靠性高。

  3.技术参数
  3.1 环境要求
  户内使用,通风应良好 。
  环境温度:-5℃ ~ +40℃
  相对湿度:小于90%,表面无凝露 。
  大气压力:80 ~ 110Kpa 。
  海拔高度:< 2000m 。
  周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
  3.2 技术参数
  系统接地检测灵敏度: ≤99kΩ。
  支路接地检测灵敏度∶ ≤20 KΩ。
  每条支路的检测时间∶ ≤10S。
  输出报警信号:电压异常、接地。
  重量:≤15kg(不含传感器)。
  工作电源:AC/DC220V(如有特殊要求请在订货时说明),功耗≤15W。
  报警节点容量:AC250V,5A;DC30V,5A。
  通信接口:RS232/485(任选其一,请在订货时说明),波特率1200~9600bps。
  通信规约:内置三种通信规约CM90、CDT、MODBUS。

  更多详细说明请下载说明书:
  BOK-DNS微机直流绝缘监察及选线装置使用说明书.doc
