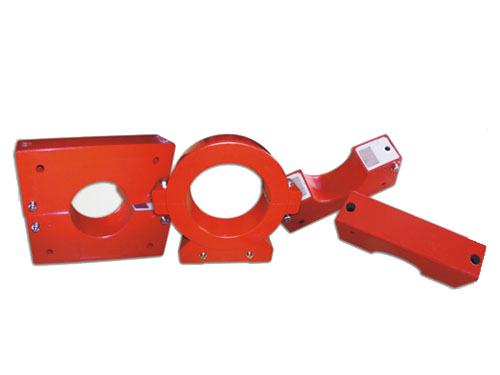

BOK-LJ零序电流互感器
BOK-LJ零序电流互感器

  一.概述
  零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用,使装置元件动作,实现保护或监控。
  BOK—LJ系列零序电流互感器是电缆型,采用ABS工程塑料外壳,树脂浇注成全封闭,绝缘性能好,外形美观,具有灵敏度高,线性度好,运行可靠,安装方便等特点,其性能优于一般的零序电流互感器。应用范围广泛,不仅适应电磁型继电保护,还能适应电子和微机保护装置,用户可根据系统的运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)选用相适应的零序电流互感器。

  二.使用条件
  1.环境温度:-10℃~60℃日平均不超过+40℃;
  2.海拔高度:≤1000m(高原使用时特殊定货);
  3.相对湿度:≤85%RH;
  4.周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。

  三.产品类别及主要数据
  1.电压:0.38~66KV;
  2.电网频率:50HZ;
  3.同名端:一次由互感器正面“L1”侧穿人,二次为“K1” ;
  4.型号及数据、外形尺寸见图表。

  四. 安装
  1.整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器.
  2.开口式互感器安装可随时进行,具体安装方法如下:
  ①拆下互感器“K1ˊ” 、“K2ˊ” 联接压片。
  ②将互感器顶部两条内六角螺栓松开拆下,互感器便分成两部分。
  ③将互感器套在电缆上,把两个接触面擦干净,涂上一层薄薄R的防锈油,对好互感器两部分后拧上内六角螺栓,互感器两部分要对齐以免影响性能。
  ④将联接片固定在“K1ˊ” 、“K2ˊ”上;
  ⑤开口式互感器上下两部分不可与其它互感器互换。

  更多详细说明请下载说明书:
  BOK-LJ零序互感器说明书.doc
