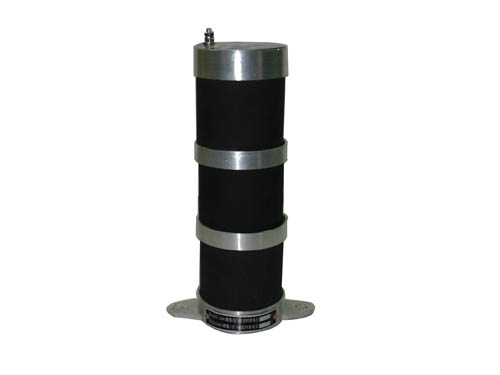

BOK-LXQ系列6～35kV电压互感器中性点用非线性电阻消谐阻尼器（简称一次消谐器），是安装在6～35kV电压互感器（以下简称压变或PT）一次绕组Y。接线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器采用电气性能****、超细颗粒的SiC为基材，经大吨位的压机压制成高密度的长方形或圆饼状的坯体，在还原气氛下，经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很受用户青睐。
该产品****符合现行电力部标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第4.1.5条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。

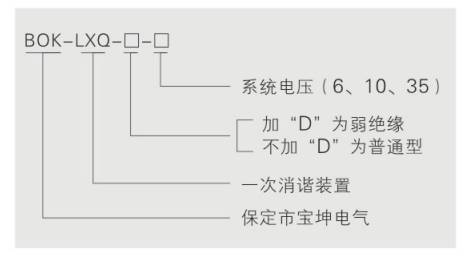

型号说明
根据系统电压分类， BOK-LXQ系列一次消谐器分为6kV、10kV、20kV、35kV四种；根据设计序号分类，消谐器分为BOK-LXQI(方形)、BOK-LXQⅡ和BOK-LXQⅢ（圆柱形）型， BOK-LXQI、BOK-LXQⅡ型消谐器分为10kV和35kV两种，其中10kV消谐器也可用于6kV系统； BOK-LXQⅢ型消谐器分为6kV、10kV、20kV和35kV四种。如： BOK-LXQ(D)Ⅱ－10 为6kV 、10kV系统通用、弱绝缘、圆柱形一次消谐器；BOK-LXQ(D)I－10 为6kV 、10kV系统通用、弱绝缘、方形一次消谐器。
注： BOK-LXQI型中10KV超小型不能带D参数。
使用条件
1、BOK-LXQI适用于户外，BOK-LXQⅡ、BOK-LXQⅢ适用于户内，环境温度-40℃～+60℃；
2、额定频率：48Hz～62Hz；
3、海拔高度不大于3000m，地震裂度8度及以下地区；
4、大气中无严重污秽及浸蚀性介质的场所；
5、串接于交流6～35kV非有效接地系统PT一次绕阻中性点与地之间， 在一个系统中
接有多台电压互感器时，在每台互感器的三相高压绕阻中性点装一台消谐器， 才能有效地限制弧光接地过电压和消除铁磁谐振。
电气性能
表1 ： BOK-LXQI、BOK-LXQⅡ型一次消谐器交流电气参数表
|
序号 |
项 目 |
技 术 指 标 | ||||
|
BOK-LXQI、BOK-LXQⅡ -10（6）型 |
BOK-LXQI、BOK-LXQ(D)Ⅱ -10（6）型 |
BOK-LXQI、BOK-LXQⅡ-35型 |
BOK-LXQI、BOK-LXQ(D)Ⅱ-35型 | |||
|
1 |
消谐器通过AC0.3mA(峰值/ |
U0.3mAp (V, 峰值/ |
130
|
130
|
450
|
450
|
|
R0.3mAp
|
＞450 |
＞450 |
＞1800 |
＞1800 | ||
|
2 |
消谐器通过AC 3mA(峰值/ |
U3mAp (V, 峰值/ |
500
|
500
|
1400
|
1400
|
|
R3mAp
|
＞180 |
＞180 |
＞550 |
＞550 | ||
|
3 |
是否限制消谐器 两端工频电压 |
不限制 |
在3kV(峰值 / |
不限制 |
在5kV(峰值 / | |
|
4 |
2小时通过100mA（有效值）电流的热容量 |
① 无任何明显损坏； ② 热容量试验前后，U0.3mAp及U3mAp的变化不大于±5%。 | ||||
|
5 |
10min通过500mA（有效值） 电流的热容量 |
① 无任何明显损坏； ② 热容量试验前后，U0.3mAp及U3mAp的变化不大于±10%。 | ||||
)电流时的电压及阻值
30
表2 ： BOK-LXQⅢ型一次消谐器交流电气参数表
|
序号 |
项目 |
技 术 指 标 | ||||
|
BOK-LXQⅢ-6 BOK-LXQ(D) Ⅲ-6 |
BOK-LXQⅢ-10 BOK-LXQ(D) Ⅲ-10 |
BOK-LXQⅢ-20 BOK-LXQ(D) Ⅲ-20 |
BOK-LXQⅢ-35 BOK-LXQ(D) Ⅲ-35 | |||
|
1 |
消谐器通AC1mA(峰值/ |
U1mAp (V, 峰值/ |
170-210 |
280-350 |
550-700 |
840-1050 |
|
R1mAp
|
＞170 |
＞280 |
＞550 |
＞840 | ||
|
2 |
消谐器通过AC 10mA(峰值/ |
U10mAp (V, 峰值/ |
480-600 |
800-1000 |
1500-2000 |
2100-2625 |
|
R10mAp
|
＞48 |
＞80 |
＞150 |
＞210 | ||
|
3 |
BOK-LXQ（D）Ⅲ型消谐器 两端工频电压变化 |
在3kV(峰值 / |
在4kV(峰值 / |
在5kV(峰值 / | ||
更多详细说明请下载说明书：
BOK-LXQ一次消谐器说明书.doc
